| ■主要技術參數 單位：mm |
1、延時范圍： 0.1秒-99小時
T1、T2延時單位可相同也可不同
|
小數點和時間單位狀態
|
小數點亮秒亮
|
秒亮
|
分亮
|
小時亮
|
|
延時范圍
|
0.1秒-99秒
|
1秒-99秒
|
1分-99分
|
1小時-99小時
|
2、延時誤差： ＜0.01%
3、負荷功率： AC220V 1A
4、復位方式： 停電復位＞1秒
5、電源： 220V 50Hz
6、開孔尺寸： 45×45mm
7、工作環境： 0-50℃，RH＜85% |
| ■外形尺寸 |
|
|
| ■工作過程 |
| 通電后，先開始T1延時，繼電器為釋放狀態，輸出指示燈不亮。當T1延時到，繼電器吸合，輸出燈亮。開始T2延時，當T2延時到，繼電器釋放，指示燈滅。重復T1延時，如此周而復始循環。 |

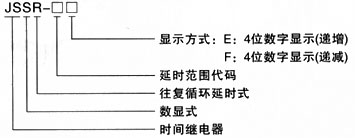

| ■型號含義 |
|
|
|
JSS20系列多功能數字式時間繼電器
標準面板設計、石英晶體振蕩、高亮度LED顯示、正逆計時功能，延時范圍可從0.01秒-99小時59分任意設定、斷電EPROM數據保持，斷電數據保持時間長達10年。該系列時間繼電器可滿足各種時間控制的不同需要。
|
| ■主要技術參數 |
延時誤差：＜0.05%+50ms
復位時間：1s
觸點數量：延時2轉換
觸點容量：220V2A
額定功耗：AC1.5VA
機械壽命：10000000次
電壽命：100000次 |

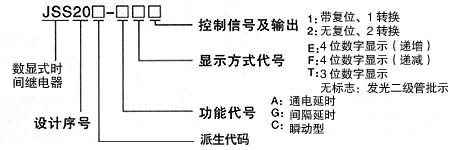

| ■型號含義 |
|
|
| 注：如需詳細資料，請索取樣本。 |
